2BE1系列水环式真空泵

Details

2BE1系列水环真空泵及压缩机

　　2BE1 系列水环真空泵/压缩机最大抽气量可达22000m3/h，最低吸入压力可达33 mbar A以下。作为压缩机使用时，其出口压力可达0.35MPa.G。

　　最优化设计保证运行可靠性，人性化设计，可以选择顶端排气或水平排气，以便于安装。

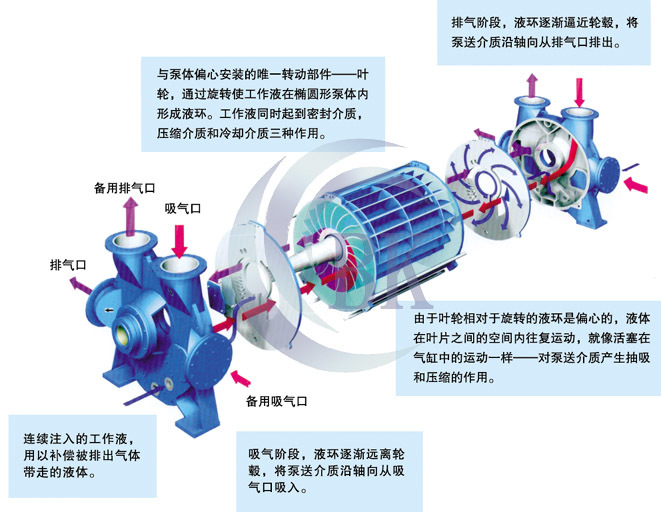

　　由于只有一个转动件(转子部件)，且没有金属间的直接摩擦，2BE1系列水环真空泵即压缩机平圆盘式的设计避免了磨损，即便在多年的连续运转之后也是如此。

　　博科真空，决不辜负您的厚望！

　　■ 可靠性高，维护简便。

　　■ 轴承全部采用进口品牌，稳定叶轮与圆盘间的间隙，确保叶轮准确定位及设备运转过程中的高稳定性和持续性。

　　■ 铸件全部采用树脂砂铸造，经退火、时效处理。

　　■ 依据工况，精准选材、数控加工，保证长期运行的可靠性。

　　■ 运行成本低。

　　■ 低噪音

　　■ 即便在没有工作液的情况下运转，泵体也不会受到损坏

　　■ 可针对腐蚀性介质提供特殊材料

　　■ 可提供闭循环式成套机组

　　■ 独特的设计，2BE1系列水环真空泵及压缩机均采用柔性排气阀设计，以实现最佳效率。

　　■ 柔性排气阀的设计避免了真空应用中的过压缩和欠压缩，通过自动调节排气面积而降低能量消耗，从而最终达到最佳运行效率。柔性聚四氟乙烯阀板覆盖在平圆盘外侧的排气孔上面，并由其另一侧的不锈钢挡板定位。此阀板随入口压力的变化而改变其弯曲程度，使得泵送介质在达到出口压力时即可排出泵外。

　　■ 2BE1系列水环真空泵及压缩机型号齐全，最大吸气量可达22000m3/h。

　　■ 依据工况现场的安装条件，可以选择顶端排气或水平排气，以便于安装设计。

　　■ 泵的选材多样化，包括304不锈钢、316L不锈钢、双相不锈钢、钛材，以及聚异戊二烯橡胶(NR)衬里、SEBF喷涂、渗透哈氏合金等。

　　泵的供货范围可以有多种选择，诸如：

　　■ 泵头

　　■ 整泵，包括吸气连通管，汽水分离器及液路管件。

　　■ 真空泵机组，包括电机和底座。

　　■ 成套机组，包括全部闭环系统所需的辅助设备。

　　■ 入口压力低于33mbar(绝压)时的二级，或多级真空系统

　　2BE1系列的应用范围非常广泛

　　例如：

　　■ 减压蒸馏

　　■ 真空脱水

　　■ 真空过滤

　　■ 真空挤压/成型

　　■ 真空浸渍

　　■ 真空消毒

　　■ 液体唾弃

　　■ 冷凝器抽真空

　　■ 飞灰处理中的脱硫装置

　　■ 乙炔等易燃易爆的特殊气体压缩

　　■ 纸浆和造纸

　　■ 气体回收

　　■ 溶剂回收

型号	转速（传动方式） r/min	轴功率 kW	电机功率 kW	配用电机 380V	极限真空度 mbar	最大抽气速率		吸入口径 (mm)	排出口径 (mm)	泵重 (整机） kg
						m3/h	m3/min
2BE1 151	1450（直联） 1100（皮带） 1300（皮带） 1625（皮带） 1750（皮带）	10.8 7.2 9.2 13.2 14.8	15 11 11 15 18.5	Y160L-4 Y160M-4 Y160M-4 Y160L-4 Y180M-4	33mbar (-0.098MPa)	405 300 360 445 470	6.8 5.0 6.0 7.4 7.8	100	100	469 428 444 469 503
2BE1 152	1450（直联） 1100（皮带） 1300（皮带） 1625（皮带） 1750（皮带）	12.5 8.3 10.5 15.0 17.2	15 11 15 18.5 18.5	Y160L-4 Y160M-4 Y160L-4 Y180M-4 Y180L-4	33mbar (-0.098MPa)	465 340 415 510 535	7.8 5.7 6.9 8.5 8.9	100	100	481 437 481 515 533
2BE1 153	1450（直联） 1100（皮带） 1300（皮带） 1620（皮带） 1750（皮带）	16.3 10.6 13.6 19.6 22.3	18.5 15 18.5 22 30	Y180M-4 Y160L-4 Y180M-4 Y180L-4 Y200L-4	33mbar (-0.098MPa)	600 445 540 660 700	10.0 7.4 9.0 11.0 11.7	100	100	533 480 533 551 601
2BE1 202	980（直联） 790（皮带） 880（皮带） 1100（皮带） 1170（皮带） 1300（皮带）	17 14 16 22 25 30	22 18.5 18.5 30 30 37	Y200L2-6 Y180M-4 Y180M-4 Y200L-4 Y200L-4 Y225S-4	33mbar (-0.098MPa)	760 590 670 850 890 950	12.7 9.8 11.2 14.2 14.8 15.8	125	125	875 850 850 940 945 995
2BE1 203	970（直联） 790（皮带） 880（皮带） 1100（皮带） 1170（皮带） 1300（皮带）	27 20 23 33 37 45	37 30 30 45 45 55	Y250M-6 Y200L-4 Y200L-4 Y225M-4 Y225M-4 Y250M-4	33mbar (-0.098MPa)	1120 880 1000 1270 1320 1400	18.7 14.7 16.7 21.2 22.0 23.3	125	125	1065 995 995 1080 1085 1170
2BE1 252	740（直联） 558（皮带） 660（皮带） 832（皮带） 885（皮带） 938（皮带）	38 26 31.8 49 54 60	45 30 37 55 75 75	Y280M-8 Y200L-4 Y225S-4 Y250M-4 Y280S-4 Y280S-4	33mbar (-0.098MPa)	1700 1200 1500 1850 2000 2100	28.3 20.0 25.0 30.8 33.3 35.0	150	150	1693 1460 1515 1645 1805 1805
2BE1 253	740（直联） 560（皮带） 660（皮带） 740（皮带） 792（皮带） 833（皮带） 885（皮带） 938（皮带）	54 37 45 54 60 68 77 86	75 45 55 75 75 90 90 110	Y315M-8 Y225M-4 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y280M-4 Y315S-4	33mbar (-0.098MPa)	2450 1750 2140 2450 2560 2700 2870 3020	40.8 29.2 35.7 40.8 42.7 45.0 47.8 50.3	150	150	2215 1695 1785 1945 1945 2055 2060 2295
2BE1 303	740（直联） 590（直联） 466（皮带） 521（皮带） 583（皮带） 657（皮带） 743（皮带）	98 65 48 54 64 78 99	110 75 55 75 75 90 132	Y315L2-8 Y315L2-10 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y315M-4	33mbar (-0.098MPa)	4000 3200 2500 2800 3100 3580 4000	66.7 53.3 41.7 46.7 51.7 59.7 66.7	200	200	3200 3200 2645 2805 2810 2925 3290
2BE1 305	740（直联） 590（直联） 490（皮带） 521（皮带） 583（皮带） 657（皮带） 743（皮带）	102 70 55 59 68 84 103	132 90 75 75 90 110 132	Y355M1-8 Y355M1-10 Y280S-4 Y280S-4 Y280M-4 Y315S-4 Y315M-4	160mbar (-0.085MPa)	4650 3750 3150 3320 3700 4130 4650	77.5 62.5 52.5 55.3 61.2 68.8 77.5	200	200	3800 3800 2950 3000 3100 3300 3450
2BE1 353	590（直联） 390（皮带） 415（皮带） 464（皮带） 520（皮带） 585（皮带） 620（皮带） 660（皮带）	121 65 70 81 97 121 133 152	160 75 90 110 132 160 160 185	Y355L2-10 Y280S-4 Y280M-4 Y315S-4 Y315M-4 Y315L1-4 Y315L1-4 Y315L2-4	33mbar (-0.098MPa)	5300 3580 3700 4100 4620 5200 5500 5850	88.3 59.7 61.7 68.3 77.0 86.7 91.7 97.5	250	250	4750 3560 3665 3905 4040 4100 4100 4240
2BE1 355	590（直联） 390（皮带） 435（皮带） 464（皮带） 520（皮带） 555（皮带） 585（皮带） 620（皮带）	130 75 86 90 102 115 130 145	160 90 110 110 132 132 160 185	Y355L2-10 Y280M-4 Y315S-4 Y315S-4 Y315M-4 Y315M-4 Y315L1-4 Y315L2-4	160mbar (-0.085MPa)	6200 4180 4600 4850 5450 5800 6100 6350	103.3 69.7 76.7 80.8 90.8 98.3 101.7 105.8	250	250	5000 3920 4150 4160 4290 4300 4350 4450
2BE1 403	330（皮带） 372（皮带） 420（皮带） 472（皮带） 530（皮带） 565（皮带）	97 110 131 160 203 234	110 132 160 185 250 280	Y315M-4 Y315M-4 Y315L1-4 Y315L2-4 Y355M2-4 Y355L1-4	33mbar (-0.098MPa)	5160 5700 6470 7380 8100 8600	86.0 95.0 107.8 123.0 135.0 143.3	300	300	5860 5870 5950 6190 6630 6800
2BE1 405	330（皮带） 372（皮带） 420（皮带） 472（皮带） 530（皮带）	100 118 140 170 206	132 160 185 200 280	Y315M-4 Y315L1-4 Y315L2-4 Y315L2-4 Y355M2-4	160mbar (-0.085MPa)	6000 6700 7500 8350 9450	100.0 111.7 125.0 139.2 157.5	300	300	5980 6070 6200 6310 6750
